電焊機電纜線長度要求

來源 : www.b2qmw.cn 編輯 : 玖泰卷筒電纜時間 : 2024-07-02 08:14:59 瀏覽量 :

電焊機電纜線長度要求一次線長度不得大于5米二次線不得大于30米

電焊機電纜線長度要求

電焊機的一次電源線長度不得大于5米，并應空管或用橡套線、電焊機二次線長度不得大于30米。

《施工現場臨時用電安全技術規范JGJ46-2005》第9.5.2條交流弧焊機變壓器的一次側電源線長度不應大于5m，其電源進線處必須設置防護罩。

第9.5.4 條電焊機械的二次線應采用防水橡皮護套銅芯軟電纜，電焊機電纜長度不應大于30m，不得采用金屬構件或結構鋼筋代替二次線的地線。

使用電焊設備應按照如下要求進行操作：

1、電焊設備的安裝、修理和檢查必須由電工進行。焊機和線路發生故障時，應立即切斷電源，并通知電工修理。
2、使用電焊機前，必須檢查絕緣及接線情況，接線部分不得腐蝕、受潮及松動。
3、電焊機必須安放在通風良好、干燥、無腐蝕介質、遠離高溫高濕和多粉塵的地方。露天使用的焊機應設防雨棚，焊機應用絕緣物墊起，墊起高度不得小于20cm，按要求配備消防器材。
4、電焊機的配電系統開關、漏電保護裝置等必須靈敏有效，導線絕緣必須良好。
5、電焊機必須設單獨的電源開關、自動斷電裝置。電源開關、自動斷電裝置必須放在防雨的閘箱內，裝在便于操作之處，并留有安全通道。
6、電焊機的外殼必須有可靠的保護接零。必須定期檢查電焊機的保護接零線。
7、電焊機電源線必須絕緣良好，長度不得大于5m。
8、電焊機焊接電纜線必須使用多股細銅線電纜，其截面應根據電焊機使用要求選用。電纜外皮必須完好、柔軟，其絕緣電阻不小于1MΩ。焊接電纜線長度不得大于30m。
9、焊接電纜必須采用電焊機專用特種電纜，

多臺電焊機集中使用時，應分接在三相電源網絡上，使三相負載平衡。多臺電焊機的接地裝置應分別由接地處引接，不得串聯。移動電焊機時，應切斷電源，不得用拖拉電纜的方法移動電焊機。當焊接中突然停電時，應立即切斷電源。

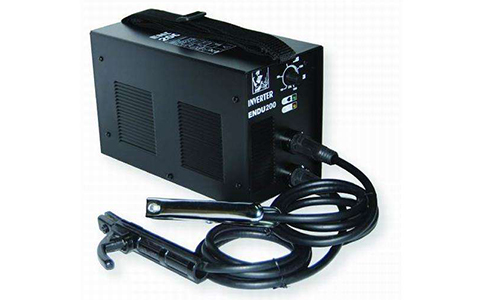

電焊機是利用正負兩極在瞬間短路時產生的高溫電弧來熔化電焊條上的焊料和被焊材料，使被接觸物相結合的目的。其結構十分簡單，就是一個大功率的變壓器。電焊機一般按輸出電源種類可分為兩種，一種是交流電源、一種是直流電。

電焊機利用電感的原理，電感量在接通和斷開時會產生巨大的電壓變化，利用正負兩極在瞬間短路時產生的高壓電弧來熔化電焊條上的焊料，來使它們達到原子結合的目的。

在選購電焊機時要注意的幾點要求

1、在選購電焊機產品時，要到正規的生產企業或大商場去選購，并且要選購市場占有率較高的品牌名優產品。千萬不要貪圖便宜到小商店去購買，那里的電焊機質量無法達到保證。
2、選購時，檢查產品上的銘牌是否有生產廠家的名稱、生產地址、規格型號、焊接電流調節范圍、負載持續率及輸入電壓電流等一些內容，隨后根據工作需要來確定自己要購買的電焊機。
3、購買時可以要求經銷商提供產品質量檢驗報告或合格證。因電焊機產品是國家強制性認證產品，所以購買時一定要確認該產品是否通過“3C”認證。也可以上網查詢。
4、購買時一定要檢查該產品是否有接地螺釘，接地螺釘連接處應無油漆接地良好。機芯是否清潔絕緣是否有損壞，以保證使用安全，必要時也可檢測一下。
5、購買前可以通電檢查一下面板上的開關的操作，轉換以及安裝情況，電源指示燈的亮滅，風扇是否正常，電源部分是否有異常的振動及蜂鳴聲，是否有異味，外觀上是否有變色等發熱現象，以保證電焊機的質量，充分發揮電焊機的性能。
